来源:http://www.xxzyjxsb.com/product651792.html 发布时间:2020-11-24 返回列表一、摇摆筛概述:
FYBS系列方形摇摆直线筛是新型的筛分设备,该筛分设备也被称之为往复筛,因其工作时筛箱的运动轨迹;又因其属于高精密筛分设备,又被称之为精密筛分机或方形精密筛分机。
方形摇摆执行筛的出现解决了旋振筛精度高但是产量小;直线筛产量大但是精度低的难题,该设备独特的设计使其同时具备了筛分精度高、产量大的特点,满足用户对精度、产量双向要求的筛分需要。
方形摇摆筛驱动装置所产生的振动力是一绕定轴、方向呈一定规律变化的惯性力,其本质是由偏心轮绕定轴转动所形成的往复惯性力。根据摇摆筛的结构特点及工作原理,其筛面一般为水平或微倾斜布置(倾斜角度为0°—5°)。
YBS系列方形摇摆筛具有筛分精度高、效率高、处理量大,筛面利用率高,筛网寿命长,噪音低,安装使用简单等特点,是理想的振动筛分设备,广泛应用于化工、冶金、陶粒、有色金属、非有色金属、粮食、食品、磨料、矿山等行业中物料的准确筛选分级工艺流程。
二、摇摆筛工作原理:
摇滚筛的筛箱在惯性力的作用下作做往复运动,并带动筛面做周期性摇动,迫使筛面上的物料随筛箱一同做定向跳跃式运动,小于筛面孔径的物料通过筛框落到下层,称为筛下物,大于筛面孔径的物料经连续翻滚跳跃运动后从排料口排出,完成筛分作业。
FYBS方形摇摆筛通过独特的往复回旋式的运动方式和几乎接近水平的筛网表面,加上有效的网面清洁系统,高精密筛能提供非比寻常的效率和高产量。
由于FYBS方形摇摆直线筛的传动机构偏心轮距物料运动轨迹及物料在筛面上的停留时间有至关重要的影响,对筛机处理能力和筛分效率有相反的影响,因此在方形摇摆筛实际的筛分作业中,用户可以根据物料特性、筛分目标等实际情况,在生产能力和筛分效率两方面有所取舍。
三、摇摆直线筛有效筛分:
FYBS系列方形摇摆直线筛的筛分效率以及处理能力都是远远高于一般的筛分设备,主要是因为方形摇摆筛可以人为的控制物料在筛面上的运动轨迹与停留时间,也就是说,在有限的空间,物料的运动轨迹为均为变化非线性曲线,所以,物料在设备内与筛面有更多的接触机会,透筛率也就得到了提高。

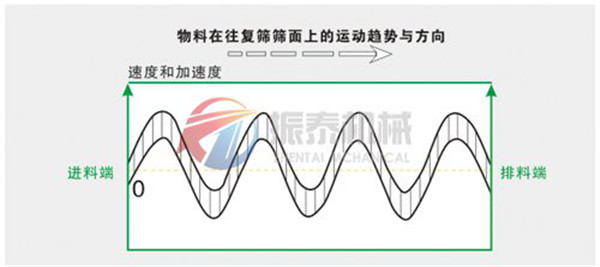

具体摇摆直线筛作业时物料的运动轨迹与滞留时间可以通过下图及右图来说明:
四、摇摆筛性能特点:
FYBS方形摇摆筛是新型摇摆式直线筛分设备,彻底解决普通振动筛分机械筛分精度、处理量两者矛盾的问题,具有如下特点:
1、设计合理,技术成熟,便于安装、维护,使用范围广;
2、筛分效率高、精度高、处理量大;
3、筛网独特设计,更换更方便快捷,利用率更高,使用寿命更长;
4、自清网效果好,噪音低;
5、密封效果好,节能。
五、方形摇摆直线筛适用范围
YBS方形摇摆直线筛应用广泛,可适用于化工、冶金、陶粒、石英砂有色金属、非有色金属、粮食、食品、磨料、矿山等行业中物料的准确筛选分级工艺流程,具体举例如下:
1、化工,如化肥、树脂、三聚氰胺、纯碱等;
2、食品,如淀粉、食盐、砂糖、奶粉等;
3、冶金、非有色金属、有色金属、磁性材料等。
六、方形摇摆筛粉机优势说明:
1、往复回旋式的运动方式快速的将物料分散筛分;
YBS系列方形摇摆筛特殊的往复回旋运动能在几乎无垂直振动和跳跃的情况下将物料迅速地向筛网散去,小颗快速地通过网面,而大颗粒逐渐地被传送到出料端。
2、往复的小球可防止筛网堵眼;
方形摇摆直线筛限制在筛网下方格中的弹跳球通过直接撞击筛网的方式来去除粘在筛网上的颗粒,使筛网表面时刻保持清洁,撞击产生的振动有助于物料的分离和粘在一起的颗粒的分离。
3、“快速夹头"能使网面自动绷紧及提供快速,简便地筛网更换;
快速夹头是用于自动绷紧筛网,筛网通过弹簧夹头固定在筛格的框架上。通过在整个网面上保持均匀的拉伸力,确保系统的筛分精度,减少堵塞的问题,延长了筛网的寿命,该设计能快速地卸下筛网,降低了停机时间。
4、平稳驱动系统,并带有动力平衡设计;
YBS系列方形摇摆筛驱动系统的动力平衡设计保证筛分运行时不会产生振动冲击,即使系统安装在悬吊装置上也不会影响筛分效果。
七、摇摆筛设计方案:
FYBS方形摇摆筛设计灵活,可根据用户不同物料、筛分要求等灵活设计方形摇摆筛方案,具体如下:
1、符合清洁标准的设计;
2、特殊的进口和出 口;
3、手动或气动的顶盖密封夹;
4、双层独立入料面;
5、高温设计;
6、抗磨损垫;
7、地面支撑或悬持;
8、配合应用的许多其它方案;
八、摇摆直线筛技术参数:
FYBS-1方形摇摆筛技术参数:

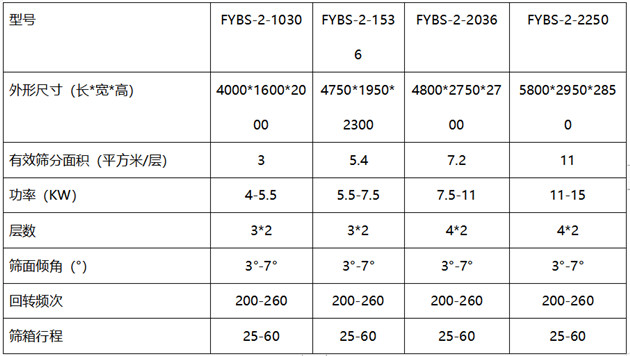

FYBS-2复式方形摇摆筛技术参数:
